Jenis Jenis Resistor

Resistor (R), adalah yang paling umum digunakan dari semua komponen elektronik. Ada berbagai jenis resistor yang tersedia dengan fungsi utama mereka adalah untuk membatasi arus yang melalui rangkaian listrik/elktronik, atau untuk menurunkan tegangan serta membagi tegangan. Resistor adalah "Komponen Pasif", yang tidak berisi sumber kekuatan/penguatan tetapi hanya melemahkan atau mengurangi sinyal tegangan melewati mereka. Ketika digunakan di sirkuit DC Drop Voltage yang dihasilkan diukur di terminal kaki keduanya.
Resistor menghasilkan jatuh tegangan bila arus listrik mengalir melaluinya sesuai dengan Hukum Ohm, dengan nilai yang berbeda pada setiap resistor menghasilkan nilai yang berbeda pula dari arus atau tegangan. Ini sangat berguna dalam sirkuit elektronik dengan mengendalikan atau mengurangi baik arus maupun tegangan yang dihasilkan setelah mengalir melaluinya.
Ada berbagai Jenis Resistor dan diproduksi dalam berbagai bentuk karena karakteristik tertentu dan ketepatan sesuai dengan bidang aplikasi tertentu, seperti High Stabilitas, High Voltage, High Current dll, atau tujuan umum digunakan sebagai resistor dimana karakteristik mereka kurang menjadi masalah. Beberapa karakteristik umum yang terkait dengan resistor yang rendah ; Koefisien Suhu , Koefisien Tegangan, Noise, Frequency Response, Power serta Rating Suhu, Ukuran Fisik dan Keandalan.
Pada semua Rangkaian Listrik dan elektronik Resistor digambarkan dengan garis yang “zig-zag” dengan nilai yang dicantumkannya dalam satuan Ohms, Ω.(i-more)




1.Carbon Composition Resistor – Terbuat dari serbuk karbon untuk daya rendah /watts kecil.

Resistor karbon merupakan Komposit Resistor yang paling umum untuk dipergunakan dalam penggunaan dalam segala rangkaian elektronik biasa dan dianggap resistor yang paling murah.. Elemen resistif nya dibuat dari campuran serbuk karbon atau grafit karbon (seperti isi pensil) dengan keramik (tanah liat) . Rasio karbon untuk keramik menentukan keseluruhan nilai resistif campuran dan semakin tinggi rasio ini semakin rendah nilai resistensinya.Campuran tersebut kemudian dibentuk menjadi bentuk silindris dan kawat logam/konduktor yang melekat pada masing-masing ujung untuk memberikan sambungan listrik sebelum dilapisi dengan bahan isolasi luar dan tanda-tanda kode warna.


Resistor Komposit Karbon mempunyai daya rendah sampai medium dengan induktansi yang rendah yang membuat nya ideal untuk aplikasi frekuensi tinggi namun mempunyai kelemahan pada tingkat kebisingan (noise tinggi) dan kurang stabil dalam kondisi yang panas.Identifikasi Resistor komposit karbon diawali dengan "CR" (misalnya CR10kΩ) dan tersedia dalam Lintasan E6 (± 20% toleransi), Lintasan E12 (± 10% toleransi) dan Lintasan E24 (± 5% & ± 2% toleransi) pada umumnya resistor jenis ini mempunyai daya dari 0,125 atau 1 / 4 Watt sampai 2 Watt.

2.Film or Cermet Resistor – Terbuat dari conductive metal oxide paste, untuk daya yang sangat rendah

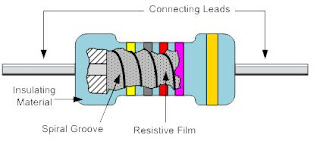

"Film Resistor" terdiri dari Metal Film, Karbon Film dan Metal Oxide Film, yang biasanya dibuat dengan mendepositokan melapiskan logam murni , seperti nikel, atau film oksida, seperti timah-oksida, ke keramik isolator batang atau substrat. Nilai resistif resistor ditrntukan dengan ketebalan film kemudian diberi alur secara helical dengan menggunakan sinar laser. Hal ini menimbulkan efek meningkatkan konduktif atau resistansinya karena lapisan yang dipotong secara helical tersebut sama hasilnya dengan melilitkan kawat dalam bentuk kumparan. Metode pembuatan ini memungkinkan untuk resistor jenis ini mempunyai keakuratan yang lebih tinggi dibanding Resistor Karbon
Metal Film Resistor memiliki stabilitas suhu jauh lebih baik daripada resistor karbon pada ukuran yang setara, tingkat noise/kebisingan rendah dan umumnya lebih baik untuk frekuensi tinggi atau aplikasi frekuensi radio. Metal Oxide Resistor yang lebih baik kemampuan pada gelombang tinggi dengan temperatur kemampuan jauh lebih tinggi daripada setara resistor film logam. Film jenis lain resistor umumnya dikenal sebagai Thick Film Resistor dibuat dengan melapiskan konduktif yang lebih tebal pasta dari ceramic and metal, yang disebut keramik logam , ke substrat keramik alumina. Resistor seperti ini digunakan pada pembuatan rangkaian elektronik yang kecil seperti dalam pembuatan PCB untuk Calculator, Hand Phone dan Perangkat peripheral komputer la. Mempunyai stabilitas suhu, kebisingan yang rendah, dan tegangan yang baik. Metal Film Resistor diawali dengan notasi "MFR" (misalnya MFR100kΩ) dan CF untuk Karbon Film jenis. Resistor film logam tersedia di Lintasan E24 (± 5% & ± 2% toleransi), E96 (± 1% toleransi) dan E192 (± 0,5%, ± 0,25% & ± 0.1% toleransi) dengan daya dari 0,05 (1 / 20) Watt sampai dengan 1 / 2 Watt. Secara umum Film resistor adalah komponen presisi daya rendah.

3.Wire-Wound Resistors. – Berbodi metalik sebagai peredam panas, mempunyai nilai watts yang sangat tinggi


Tipe lain dari resistor, disebut Wirewound Resistor, dibuat oleh lilitan tipis kawat logam paduan (Nichrome) atau kawat jenis ke keramik isolator dalam bentuk spiral heliks yang mirip dengan Film Resistor. Resistor jenis ini umumnya hanya tersedia Ohm sangat rendah dengan presisi tinggi (dari 0,01 hingga 100kΩ). Resistor ini banyak digunakan dalam alat alat ukur pada rangkaian jembatan Whetstone. Resisto ini juga mampu menangani arus listrik yang jauh lebih tinggi daripada resistor lain dengan Ohmyang sama nilai dengan rating daya lebih dari 300 Watt. Resistor jenis ini disebut "Chassis Mounted Resistor". Mereka dirancang untuk secara fisik heatsink atau dipasang pada pelat logam untuk lebih menghilangkan panas yang dihasilkan sehingga meningkatkan kemampuan mengalirkan arus lebih besar lagi.
Wirewound resistor type ini dimulai dengan notasi "WH" atau "W" (contoh; WH10Ω) dan tersedia dalam kemasan Aluminium Cladded (WH) dengan ketelitian (±1%, ±2%, ±5% & ±10% tolerance) atau the W Vitreous Enamelled package (±1%, ±2% & ±5% tolerance) dengan daya 1W hingga 300W atau lebih

4.Semiconductor Resistors – Untuk Resistor yang bekerja pada tingat frekuensi dan presisi yang tingg
